汽车发动机启动系统示教板

一、产品简介汽车起动系统示教板采用汽车起动系统实物为基础,充分展示汽车起动系统的组成结构和工作过程。适用于学校对汽车起动系统理论和维修实训的教学需要。二、功能特点1.真实可运行的起动系统,充分展示汽车起动系统的组成结构。2.操纵起动开关,起动马达工作,真实演示汽车起动系统的工作过程。通过面板上的电流表、

产品描述

一、产品简介

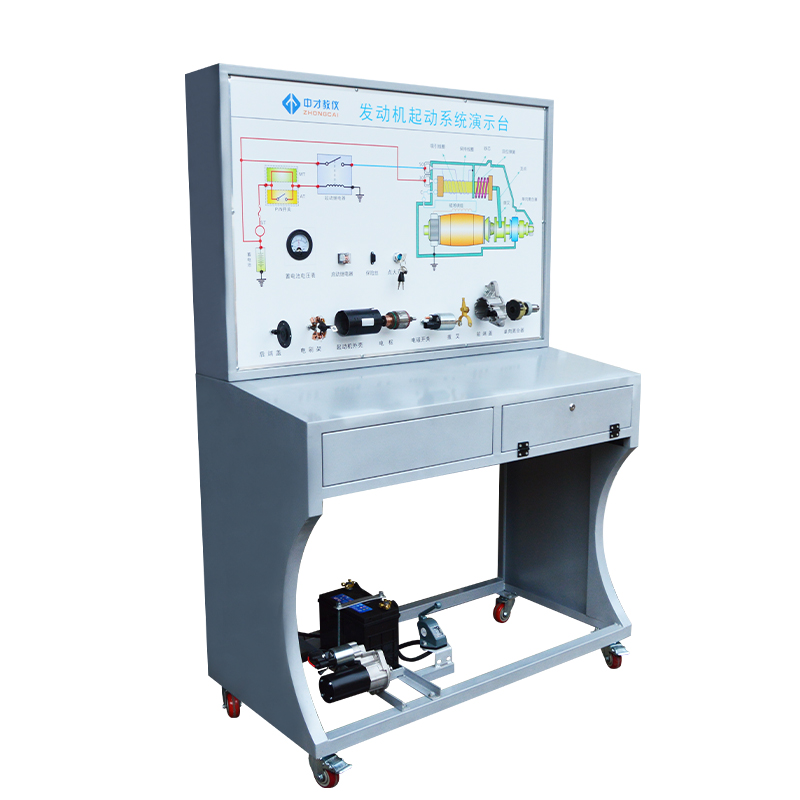

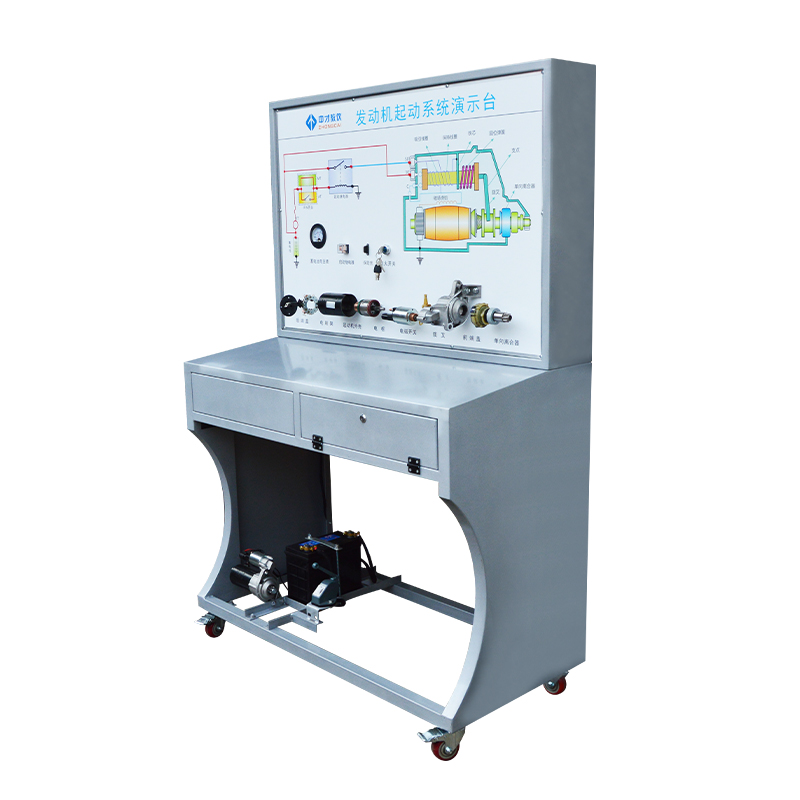

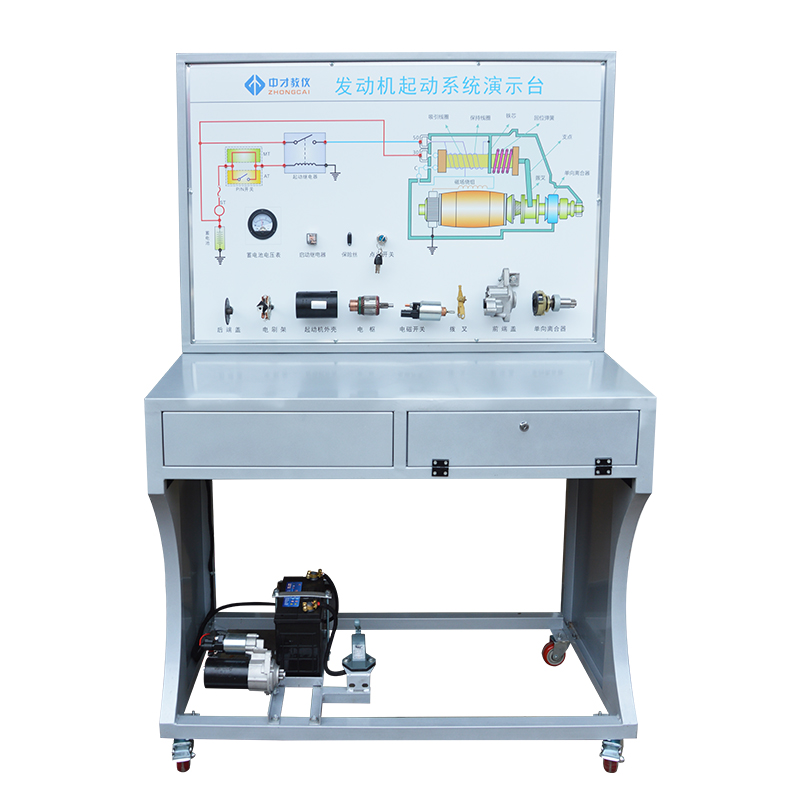

汽车起动系统示教板采用汽车起动系统实物为基础,充分展示汽车起动系统的组成结构和工作过程。

适用于学校对汽车起动系统理论和维修实训的教学需要。

二、功能特点

1.真实可运行的起动系统,充分展示汽车起动系统的组成结构。

2.操纵起动开关,起动马达工作,真实演示汽车起动系统的工作过程。通过面板上的电流表、电压表可观察起动过程中启动电流和蓄电池电压的变化过程。

3.面板采用4mm厚耐腐蚀、耐创击、耐污染、防火、防潮的高级铝塑板,表面经特殊工艺喷涂底漆处理;面板打印有永不褪色的彩色电路图;学员可直观对照电路图和实物,认识和分析汽车起动系统的工作原理。

4.示教板面板上安装有起动机总成分解部件,可直观认识起动机的组成结构。

5.示教板面板上安装有检测端子,可直接在面板上检测汽车起动系统各电路元件的电信号,如电阻、电压、电流、频率信号等。

6.示教板面板部分采用1.5mm冷板冲压成形结构,外形美观;底架部分采用钢结构焊接,表面采用喷涂工艺处理,带自锁脚轮装置,示教板底座上配有40cm左右的桌面,方便放置资料、轻型检测仪器等。

三、技术规格

外形尺寸(约):1240×600×1700mm(长×宽×高)

外接电源:AC 220V±10% 50Hz

工作电压:DC 12V

工作温度:-40℃~+50℃
